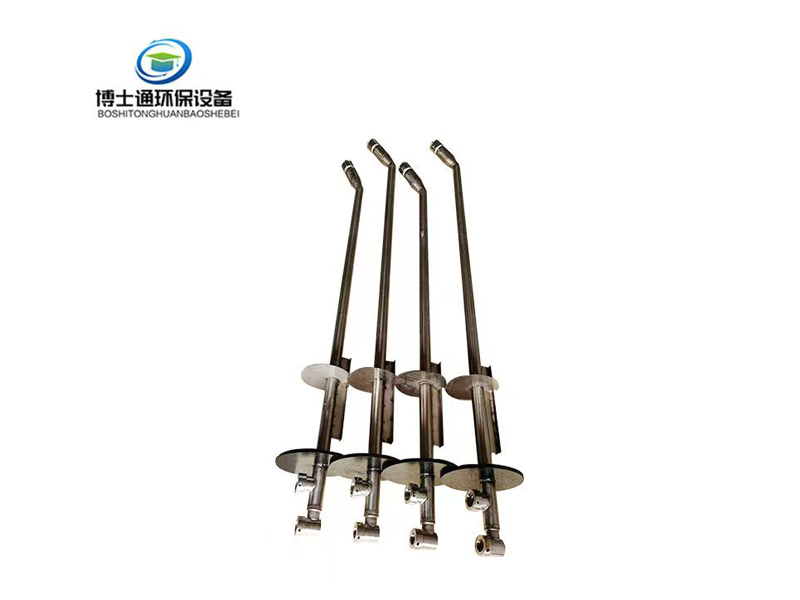

BST-HL高壓回流式噴槍

BST-HL高壓回流式噴槍

     BST-HL高壓回流式噴嘴也叫高壓回流噴槍，是通過高壓水和旋轉葉片零化的，回來是調節噴水量。高壓回流噴槍不需要壓縮空氣，但需要比較高的水壓。壓力回流噴嘴無論噴霧量如何變化噴嘴的供水壓力保持恒定 ，所有的噴嘴都是從同一供水管供水 ，利用液體壓力霧化 ，并共用一個回流管將回水返回到水箱，通過調節回流路的壓力來調節噴霧水量，水量調節比可以達到10:1。噴嘴供水壓力應保持35bar左右，噴嘴的特殊設計使得產生的液滴顆粒非常細小，蒸發時間特別短，適合于氣體冷卻。噴嘴選用鈦合金、碳化鎢、420硬質不銹鋼等材質，大大的，延長使用壽命。

     注:壓力流量圖說明了回流壓力變化時總供水量中被霧化嘖射部分的變化，同時也給出了在相同供水壓力下，要獲得某一噴水流量時，相對應的回水壓力。在圖中，Q1=Q2+Q3，其中:Q1表示泵的總供水量，Q2 表示回流流量Q3表示霧化噴射流量。當調節閥完全關閉時，沒有回流流量。在Q點處，泵的總供水量全部用來噴霧，因此 Q3max=Q1(Q2=0)在進水壓力不變情況下，通過調節回流省壓，可大范圍地改變噴霧量而維持霧滴細度基本不變。這一設計特點大大改變了噴槍性能，使得在工藝調節中不僅方便，而且傳熱傳質化學反應進行的徹底程度不變。這類噴槍可以廣泛應用在水泥、鋼鐵、鋁廠、有色金屬、冶燒爐尾氣廢氣冷卻、降溫調質，也廣泛應用于燃燒鍋爐、環境保護、化學反應及成分配比。

     操作原理

      回流式噴檢上共有二個接頭，分別為了液體入口」與「液體出口」，操作時，必需在液體入口側與出口側加裝壓力表，并在「液體出口】側裝設一個球閥，籍由調整球閥的開閉度來控制回流壓力與噴霧量，舉例來說:我們將壓力50bar的自來水提供給SPB的回流式噴槍，當液體出口側的球閥完全關閉時嘖霧壓力為50bar、噴霎量6L/min、回流壓力0bar、回流量0 L/min，換句話說，此時自來水完全經由噴嘴噴出，沒有任何回流，相當于一般的單流體噴嘴;當我們將液體出口側的球閥緩緩打開，并將回流壓力調整到15bar時，此時噴霧的壓力仍然保持在50bar、但噴霧量卻只剩下4.5L/min、回流壓力15bar、回流量1.5L/min。由上述的例子可以清楚發現，當噴量減少時，噴霧壓力并不會受到影響，這樣的設計讓回流式噴槍的「噴霧粒徑，幾乎不會因?yàn)閲娏康脑鰷p而改變，由于高溫氣體冷卻的過程中，滴體暗量經常要要隨著氣體溫度的改變而調格，房氣溫度升高時，噴量就必須增加，反之，廢氣溫度降低時嘖量就必須減少，一般的單流體噴嘴，噴量大小完全取決于噴霧壓力的高低，「噴霧粒徑」也是隨著壓力不同而改變，在高溫氣體冷卻的過程中，過大的噴霧粒徑將導致液體無法完全蒸發與氣體冷卻效率下降等問題，因此，回流式噴槍是廢氣冷卻用途中值得選擇之一。

                                                        產品特點

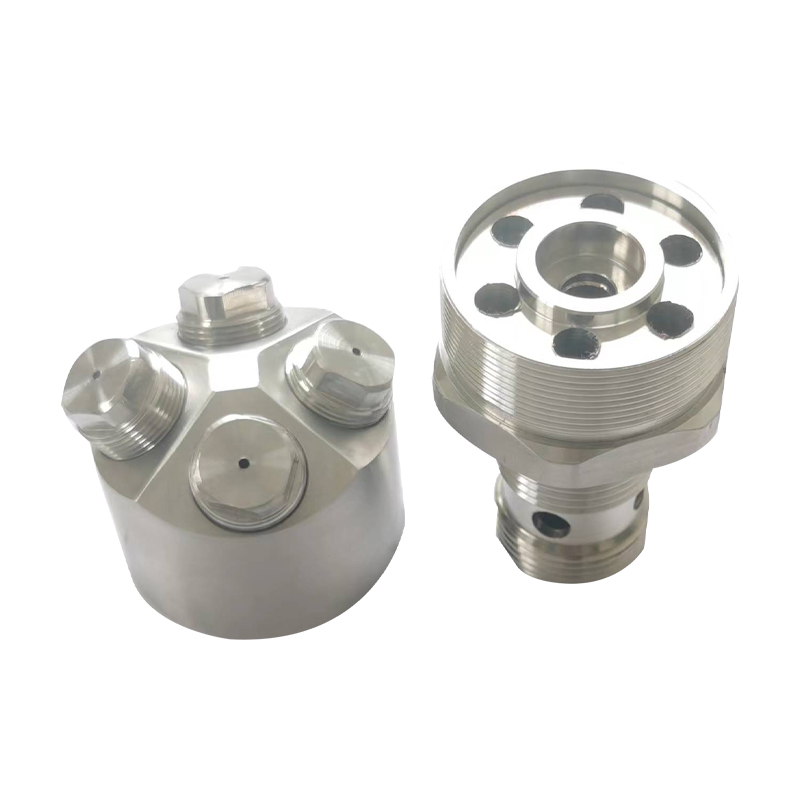

                                                                        BST-HL高壓回流式噴槍，是針對廢氣冷卻制程所研發，利用高壓方式將液體霧化成微小的液滴，使BST-HL高壓回流式噴槍能夠產生均勻性的霧化效果廣受全球眾多企業的好評和指定使用。另一項重要的特點是，全新設計的BST-HL高壓回流式噴槍，特殊設計的擾流結構，不僅大幅提升霧化均勻度，更讓max噴量與min噴量的噴零粒徑差異縮小到10%以內，這項特點對于完全蒸發具有莫大的幫助，此外，強化設計的液體噴口，有效延長使用壽命。

材質:不銹鋼SUS316 不銹鋼

       SUS420、鈦合金、碳化鎢

       擾流葉片材質:不銹鋼SUS316

       接頭材質:不銹鋼SUS316

       本體材質:不銹鋼SUS316

       噴管長度及材質:依客戶需要決定

       法蘭尺寸及材質:依客戶需要決定

       噴霧方向:180向前、45°向上、
